- 1.RIP（Routing Information Protocol）
- 2.RIP2
- 3.ルーティングテーブル
- 4.パッシブインターフェース
- 5.Ciscoルータで設定してみよう。IFの設定からRIPまで
- 6.RIPng
- 7.RIPによるWANの冗長化（試験には出ないでしょう）
1.RIP（Routing Information Protocol）
RIPの特徴をいくつか書きます。
・ディスタンスベクター型・・・メトリック値（ルータの数）で最短経路を判断する。（デメリットである場合もある）
ディスタンス（距離）とベクター（方向？）なので、距離と方向という考えもできる。
・ホップ数を使う。最大ホップ数は15。※ホップ数の計算に、自分（ルータ）は含めない。よって、直接つながっているネットワークのホップ数は0と言える。ルータが一つ隣の先にあるネットワークのホップ数は1。
・30秒毎に経路情報を交換する（レギュラーアップデート）。UDPによるブロードキャストで実施する。
・・・
これくらいで十分でしょう。試験ではそれほど深い内容は問われません。
過去問に詳しい事例が載っているので紹介します。
http://www.jitec.ipa.go.jp/1_04hanni_sukiru/mondai_kaitou_2011h23_1/2011h23tokubetsu_fe_pm_qs.pdf
◆以下は詳細情報です。
※テストには出ないでしょう。参考としてください。
・レギュラーアップデート（30秒）：UDPを利用したブロードキャスト。RIPv2ではマルチキャストに改良されている。
・ホールドタイマ（180秒）間、レギュラーアップデートを受信しなかった場合、このルーティング情報は無効と判断する。※180というのはレギュラーアップデート（30秒）を6回分である。
・ガベージコレクション（120秒）を待ってから、ルーティングテーブルから削除する
・スプリットホライズン：ルーティングのループを回避するために、受信した側へはルーティング情報を流さない。Split Horizonとは水平分割という直訳になるだろうか。どっちが垂直でどっちが水平かは分からないが、とにかくルーティングを送信する側と受信する側で分割するという意味だと思う。分割した上で、流す方向と流さない方向を決める。
・トリガーアップデート：30秒のレギュラーアップデートをまたずに、障害
などのトリガーによってUpdateする。とはいっても、ホールドタイマとガーベジコレクションの時間は必要であるため、迅速なコンバージェンスは不可能。所詮30秒以内の改善にしかならない。
これは、コンバージェンスの高速化を狙っているのではなく、ルーティングによる不具合をなくすために行っているのである。
・ポイズンリバース：Poison Reverse 逆方向にPoison（到達不能を意味するメトリック16という”毒”）を流す。目的はスプリットホライズンと同じだと思う。流さないのがスプリットホライズンで、意図的にNGを流すのがポイズンリバース。
2.RIP2
RIP2はRIPのversion2である。
では、RIP2による改良点は何でしょう？
これは分かりますよ。
「サブネットマスクに対応した」
正解！！
最低限そこは覚えましょう。
また、RIP2はRIPと互換性があります。
以下に違いを整理します。
◆RIPと比べたRIP2の改良点
| 1) サブネットマスクに対応した。 2) レギュラーアップデートなどの情報交換をRIPではUDPを利用したブロードキャストで行っていたが、RIPv2ではマルチキャストに改良された。 3) 認証機能（パスワードを確認してからアドバタイズをうける） |
過去問で力試しをしてください。正解以外の選択肢に関しても、なぜ違うのかを説明できるようにしましょう。
| 【H18NW午前 問30】 RIP及びRIP2の仕様に関する記述のうち、適切なものはどれか。 ア RIPでは情報交換にブロードキャストを使うが、RIP2ではユニキャストを使う。 イ RIPと同様にRIP2でもサブネットマスクを運ぶ機能がある。 ウ RIPには最大15ホップまでという制限があるが、RIP2では制限が拡大されている。 エ RIPには認証機能がないが、RIP2では更新情報のメッセージごとに認証ができる。 |
正解:エ
■R1秋NW午前Ⅱ
↓
↓
↓
↓
イ
◆ポイント
・RIP2による変更点を覚えましょう
・RIPとRIP2は互換性があります
3.ルーティングテーブル
ルータの経路制御方法について、過去問（H23FE午後問4）には以下のように述べられている。
| ルータは,二つ以上の異なるネットワークをまたいだ通信における通信経路の選択を,ルータ内の経路制御情報を格納したテーブルに基づいて行う。 |
RIPの場合の例を、この過去問を基に紹介する。

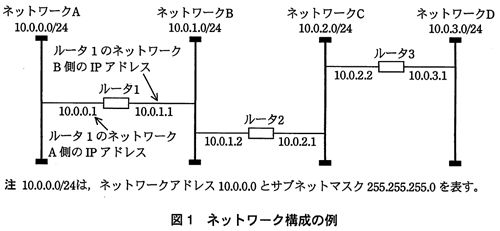

まず、構成図は以下である。
以下がルーティングテーブルである
| 送信先ネットワークアドレス | 転送先ルータのIPアドレス | 距離 |
| 10.0.0.0/24 | - | 0 |
| 10.0.1.0/24 | - | 0 |
| 10.0.2.0/24 | 10.0.1.2 | 1 |
| 10.0.3.0/24 | 10.0.1.2 | 2 |
また、次の補足もある。
←転送先ルータのIPアドレスの-は,送信先ネットワークとこのテーブルをもつルータが,直接つながっていることを表す。
←ルータ1がネットワークCに接続された端末あてのパケットを受信したとき,そのパケットはIPアドレス10.0.1.2のルータ(ルータ2)に転送すればよいことを表す。
4.パッシブインターフェース
RIPに限ったことではありませんが、ルーティング情報を受信はするが、送信はしないインターフェースを設定することができます。これを、受動的な（passive）という意味で、パッシブインターフェースと言います。

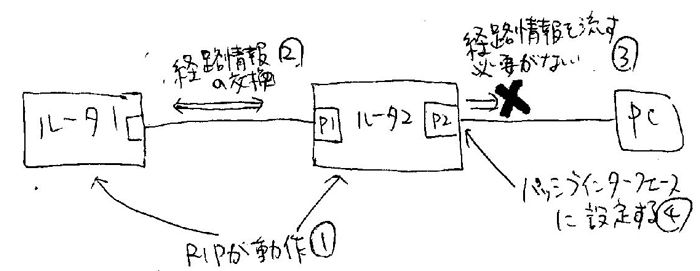

以下の図をみてください。ルータ１とルータ２はRIPが動作して（図①）、経路情報を交換しています。（図②）。一方、PCはもちろんRIPは動いていません。ルーティングの設定としては、デフォルトゲートウェイを設定しているだけです。ですから、PCに経路情報を流す必要はありません（図②）。ですから、ルータのP2は、パッシブインターフェースにして、RIPによる無駄なトラフィックを流さないようにします。
※過去問（H29秋NW午後Ⅰ問3設問3（2））では、パッシブインターフェースの動作の特徴として「Helloパケットを出さない」とありました。
5.Ciscoルータで設定してみよう。IFの設定からRIPまで
インターフェース（IF）の設定から順に実施します。
(2)設定
Router(config-if)#ip nat inside
Router(config-if)#exit
Router(config)#int gigabitEthernet 0
Router(config-if)#ip nat outside
Router(config-if)#exit
Router(config)#ip nat inside source static 192.168.1.11 203.0.113.11
Router(config)#end
Pro Inside global Inside local Outside local Outside global
--- 203.0.113.11 192.168.1.11 --- ---
③Wiresharkで確認
ルータの前後でパケットの宛先が変化していることを確認してみましょう。
④設定コマンドで確認
NATテーブルに変換の情報が記憶されていることが分かります。
Pro Inside global Inside local Outside local Outside global
icmp 203.0.113.11:1 192.168.1.11:1 172.16.12.1:1 172.16.12.1:1
--- 203.0.113.11 192.168.1.11 --- ---
Router(config)#hostname R2 ←分かりやすいように、ルータのホスト名をR2にします。
R2(config)#int vlan 1
R2(config-if)#ip address 192.168.2.254 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#int gigabitEthernet 0
R2(config-if)#ip address 172.16.12.253 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#end
C 172.16.12.0/24 is directly connected, GigabitEthernet0
C 192.168.2.0/24 is directly connected, Vlan1
R2(config)#ip route 192.168.1.0 255.255.255.0 172.16.12.254
C 172.16.12.0/24 is directly connected, GigabitEthernet0
C 192.168.2.0/24 is directly connected, Vlan1
S 192.168.1.0/24 [1/0] via 172.16.12.254
network 192.168.2.0
6.RIPng
RIPngに関して過去問（H28春AU午前Ⅱ問18）では、「ネットワークの経路制御プロトコルのうち,IPv6ネットワークに使用され，距離ベクトル方式を用いているもの」と述べられています。ポイントは、IPv6対応という点です。RIPのプロトコルにおいて、IPv6でのルーティングプロトコルに対応したものがRIPngです。参考ですが、ngはNext Generationの意味です。
7.RIPによるWANの冗長化（試験には出ないでしょう）

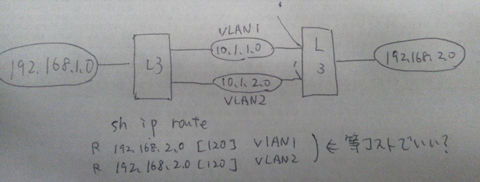

WANを冗長化するために、RIPによるWANの設計はどうしたらいいだろうか？
線を２本にするのが基本。では、ネットワーク設計は？
こんな感じでしょうか。
このままRIPをさせると、RIPは単にメトリックしか見ないので、２つの経路が同じコストになる。なので、通信としては推奨されない。
なので、片方をバックアップとして、優先度をさげる必要がある。
ただ、Ciscoなどの機器の場合、自動で経路を分散して通信をしてくれる。ただ、どっちの経路を通っているかなどはわかりにくい。
